信息摘要：
SBS改性沥青优良的路用性能已经得到广泛认可并已大量应用于高等级公路、机场道路、桥面铺装等工程的建设与养护。SBS改性沥青是基质沥青与改性剂SBS的共混物，SB...
SBS改性沥青优良的路用性能已经得到广泛认可并已大量应用于高等级公路、机场道路、桥面铺装等工程的建设与养护。SBS改性沥青是基质沥青与改性剂SBS的共混物，SBS含量是决定SBS改性沥青路用性能的重要因素之一。
本文研究了基质沥青、SBS的红外光谱特征，并根据Lambert-Beer定律，利用待测物质特征官能团在特定波数处的红外吸收强度与物质浓度的正比关系，对改性沥青中SBS改性剂的含量进行了测定。
改性沥青红外光谱图中966 cm-1处的C=C基团上碳氢键弯曲振动特征吸收峰，和1377 cm-1处的CH3基团上碳氢键弯曲振动特征吸收峰，作为SBS含量测定的特征吸收峰，分别测量特征吸收峰面积（A966和A1377），计算峰面积的比值，以比值与SBS含量建立线性关系曲线。
实验条件：
仪器及附件：
FTIR-650高配 傅里叶变换红外光谱仪；
液体测试附件 可拆液体池（KBr材质）；
其它：
四氯化碳（CCl4）
基质沥青
SBS标准品
分析天平等。
测试条件：
分辨率： 4cm-1
扫描次数： 32次
检测器： DTGS
1、基质沥青和 SBS改性剂红外光谱

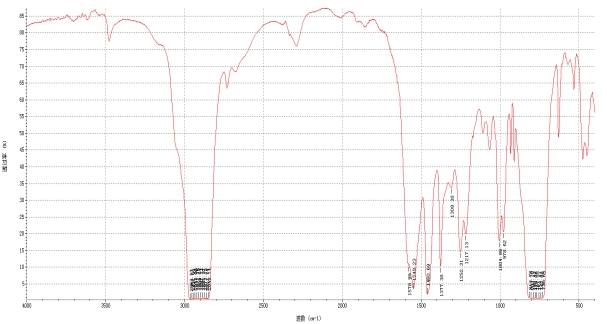

基质沥青
SBS改性剂
2、不同浓度SBS改性沥青标线制作
将不同浓度的SBS改性沥青样品进行溶解涂膜，以四氯化碳为背景记录其在966 cm-1处和1377 cm-1处的峰面积，以两者的峰面积比为横坐标、改性沥青的百分含量为纵坐标建立工作曲线（如下图）。
结论：
根据Lambert-Beer定律，根据SBS改性剂特征官能团在特定波数处的红外吸收强度与物质浓度的正比关系，应用傅里叶红外光谱技术对966 cm-1处和1377 cm-1处的峰面积比与改性剂的含量相关性进行了实验验证，结果表明应用该方法测定改性沥青中SBS的含量，方法准确、快速，工作曲线R2可以达到0.99，满足定量的测定要求。
咨询微信
